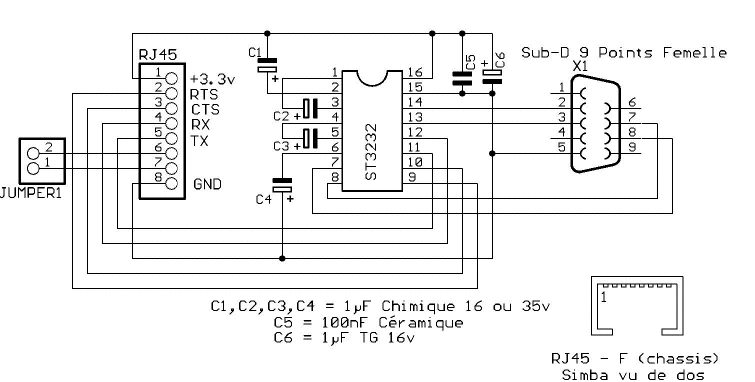

Nomenclature

1 Prise DB9 femelle coudée avec harpons

5 Condos 1µF Chimiques ou Tantales goutte 16 ou 35v

1 Condo céramique 100nF

1 Pinhead 1x2 et jumper

1 ST 3232

1 support 16 points

1 RJ45 (8 points)

1 m de cable dit "Cable téléphone 8 conducteurs"

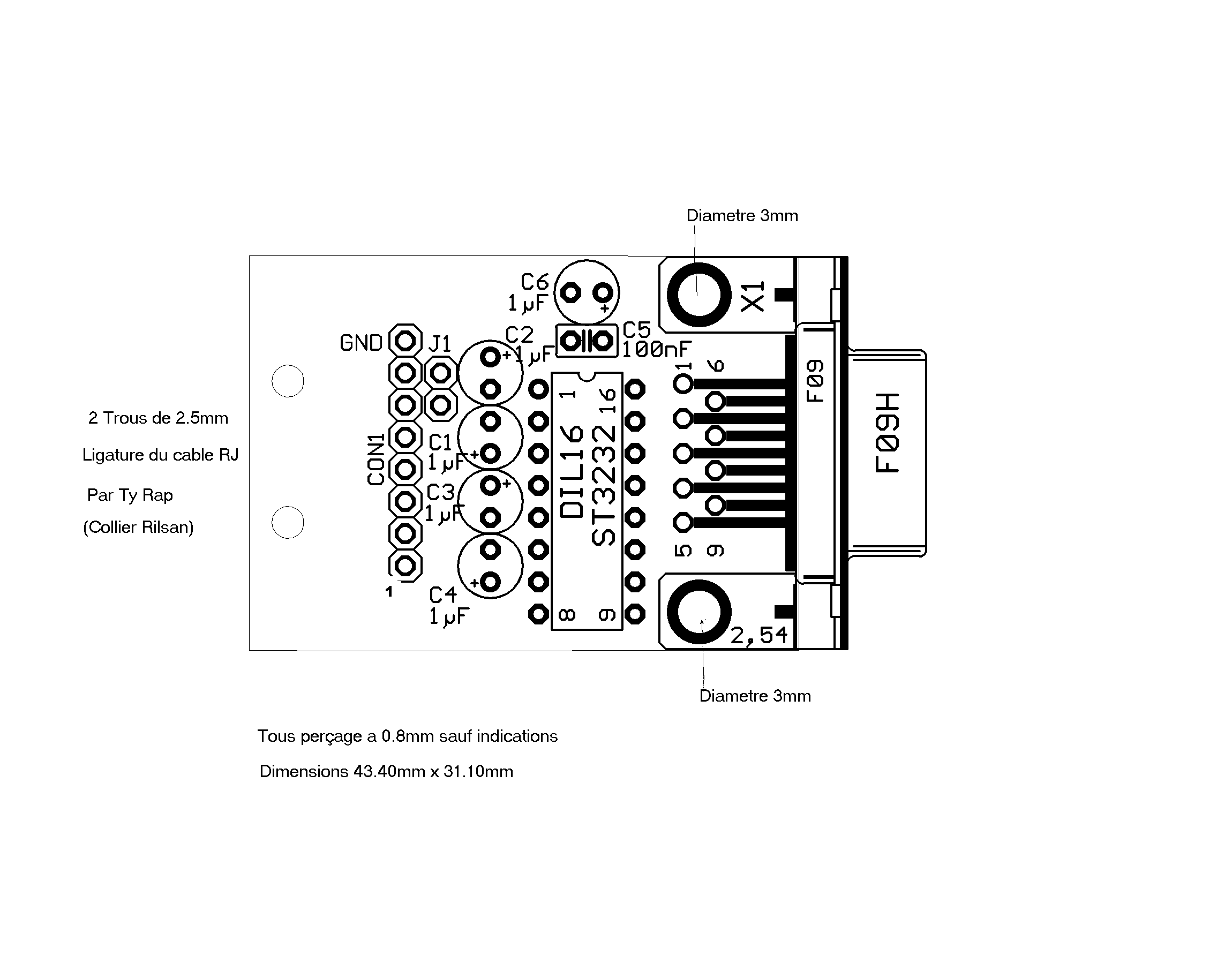

Dimensions du Circuit Imprimé: 43.40mm x 31.10mm

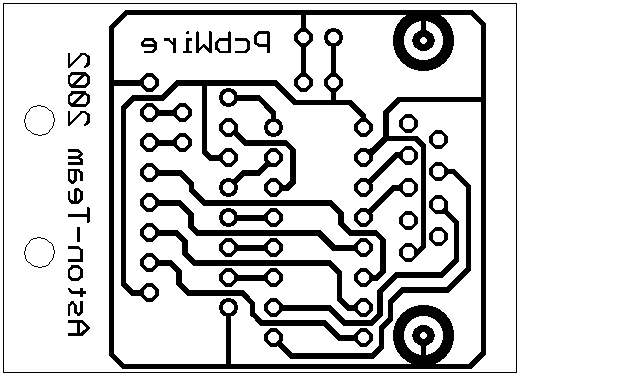

Le typon est pret pour l'impression dite "couche sur cuivre" qui évite la diffusion

lors de l'insolation

Bien entendu, suivant le logiciel que vous adopterez pour l'ouvrir et la résolution

de votre imprimante vous devrez le réajuster

(Il a été mis en forme avec ImagePals2 et une imprimante 300 pixels/pouce)

Quelques astuces:

L'utilisation d'un MAX232 est à prohiber car l'alimentation fournie par la RJ45

est du 3.3v et le max 232 demande de 4.5v a 5.5v pour sa marche optimum.

(Attention, la valeur des condos C1 à C4 peut changer suivant la marque du 232)

Le pinhead et le jumper peuvent etre remplacés par un strap (moins pratique)

Le support 16 points est conseillé mais non obligatoire bien sur

(L'adopter si vous montez un 232, cela vous permettra de le changer facilement)

Si vous n'avez pas de pince a sertir pour la RJ45, préferez une rallonge dont

vous couperez l'une des extrêmité (Attention au sens des fils, les couleurs

n'étant pas normalisées dans ce produit)

Pour mémoire Fil 1 3.3v , fil 8 GND
