Câble JTAG pour SIMBA
Télécharger JTAG Pack ->

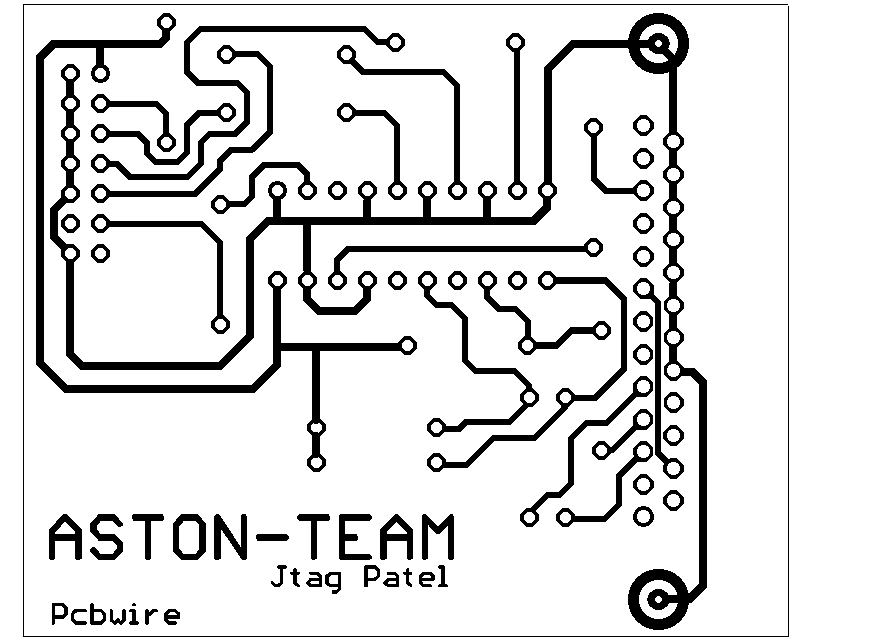

Dimensions du C.I. : 63.75 mm x 53.47 mm

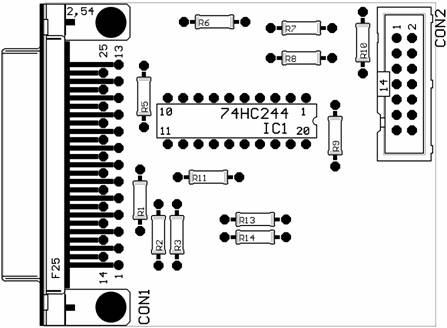

Nomenclature
IC1 : 74HC244 R1,R2,R3,R5,R6,R7,R8,R9 : 100 Ohms 1/4 w R10 : 330 Ohms 1/4 w R11,R13,R14 : 2.2k 1/4 w CON1 : Connecteur DB25 Femelle coudé avec harpons CON2 : Connecteur 14 points Male (serie ML) ou Pinhead 2x7
Remarques : Les connections avec le démodulateur sont fil a fil (Attention au repére 1)
