Câble SIMBA à partir d'un MAX3233

Nomenclature

1 Prise DB9 femelle coudée avec harpons

1 Condo 1µF Chimiques ou Tantales goutte 16 ou 35v

1 Condo céramique 100nF

1 Pinhead 1x2 et jumper

1 Max3233

1 support 20 points

1 RJ45 (8 points)

1 m de cable dit "Cable téléphone 8 conducteurs"

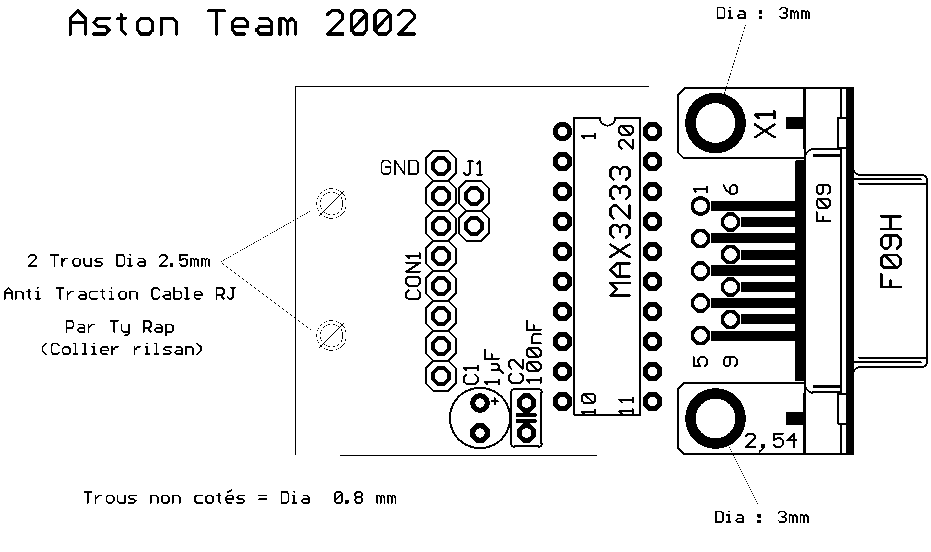

Dimensions du Circuit Imprimé: 43.40mm x 31.10mm

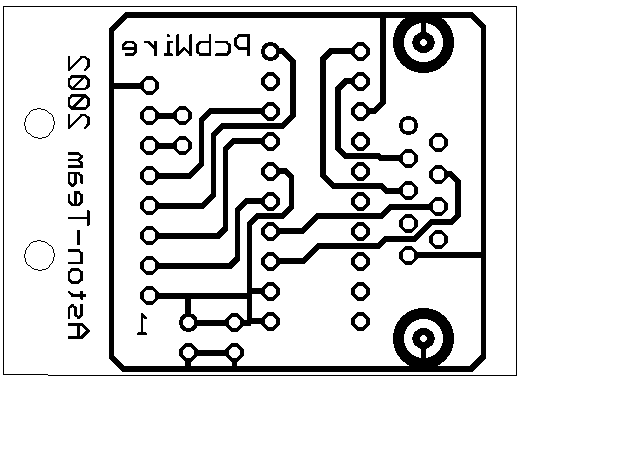

Le typon est pret pour l'impression dite "couche sur cuivre" qui évite la diffusion

lors de l'insolation

Bien entendu, suivant le logiciel que vous adopterez pour l'ouvrir et la résolution

de votre imprimante vous devrez le réajuster

(Il a été mis en forme avec ImagePals2 et une imprimante 300 pixels/pouce)



Quelques astuces:

Le pinhead et le jumper peuvent etre remplacés par un strap (moins pratique)

Le support 20 points est conseillé mais non obligatoire bien sur

Si vous n'avez pas de pince a sertir pour la RJ45, préferez une rallonge dont

vous couperez l'une des extrêmité (Attention au sens des fils, les couleurs

n'étant pas normalisées dans ce produit)

Pour mémoire Fil 1 3.3v , fil 8 GND
